Доброго времени суток!

Принесли материнку ABIT BL7, стартует, на пост-карте A7, с видеокарты тишина. Нашел в правой верхнем углу сборку полевиков с дыркой, осталась надпись 958A, думал, что это FDS8958A, но нет: затворы соединены вместе, стоки тоже, истоки идут в другие цепи. Я так понимаю, что это просто ключи, коммутирующие питание на стабилизаторы. Поставил сборку из 2х N-полевиков, картина не изменилась. На памяти питание нормальное. На пост-карте A7. Наклейка на м\с ПЗУ говорит о том, что там должен быть PHOENIX BIOS, кода A7 нет в таблице кодов для авард\феникс, он есть только у АМИ. Если вытащить память, то останавливается на E1 - а это опять же код АМИ, а не авард. Залил прошивку с сайта абит - ничего не изменилось.
Светодиод PWR около индикатора пост-кодов горит крсным. Он так и должен гореть или как раз показывает ошибку? В мануале не нашел ничего про цвета светодиодов.
Какие ещё будут рекомендации?

Спасибо!
_________________
Errare humanum est

[HAA]

Цитата:

Нашел в правой верхнем углу сборку полевиков с дыркой, осталась надпись 958A

Другой сборки с той же надписью нет? Напряжения на стоках и истоках какие? Или осциллом туда залезть.

[winner]

HAA :

Цитата: Нашел в правой верхнем углу сборку полевиков с дыркой, осталась надпись 958A Другой сборки с той же надписью нет? Напряжения на стоках и истоках какие? Или осциллом туда залезть.

другой такой на плате нет, на затворах +12, на истоках и стоках +5.

FAN5063 работает исправно: подает 3.3В на PCI, формирует 3.2В для SDRAM.

На север идёт 1.8, АГП - 1.5В, юг - 1.8.
_________________
Errare humanum est

[Иваныч55]

winner :

FDS8958A

Если верить интернету, именно она и должна там стоять. http://www.rom.by/forum/Abit_BW7_-_trebuetsja_identefitsirovat_sgorevshij

[HAA]

Цитата:

Поставил сборку из 2х N-полевиков,

Тогда надо ставить комплементарную пару. Позиционное тоже Q5?

[winner]

позиционное обозначение - Q33.

Да, узлы на этих платах идентичные, но если взять в руки и даташит и посмотреть, то получаем:



1 - исток N
2 - затвор N
3 - исток P
4 - затвор P
5,6- сток P
7,8 - сток N

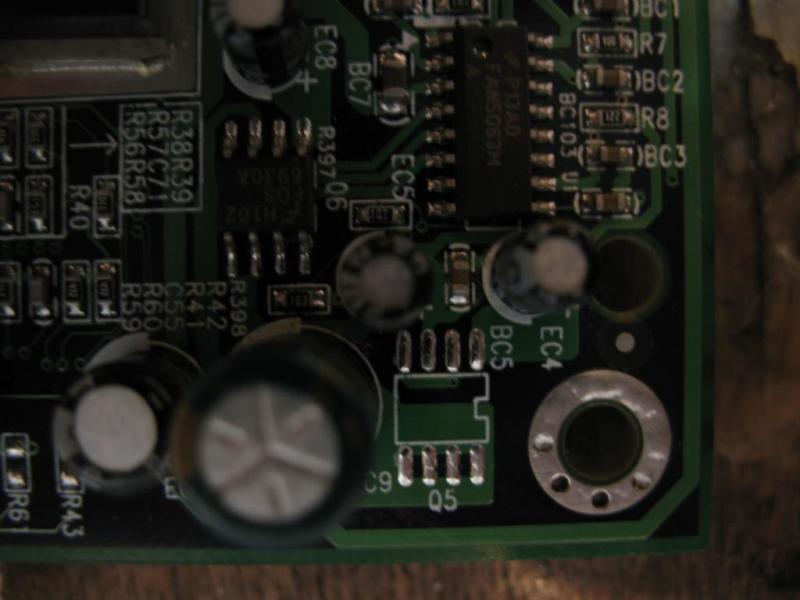

по фото видно, что ноги 2 и 4 соединены вместе, как и 5-6-7-8, около которых стоит большая емкость (+5В с БП), с ноги 1 идёт на стабилизатор 3.3В для памяти (управляется fan5063), с ноги 3 - на сборку 2х полевиков - стабилизатор+коммутатор 3.3В для PCI. В даташите на 5063 эти узлы есть.

ну, никак там не может стоять сборка из P&N.
_________________
Errare humanum est

[HAA]

Что то я совсем запутался. Во первых, я почему то не вижу Q33, а вижу как раз Q5. Во-вторых, с FAN5063 4 и 5 выводы, дороги идут на Q6 FDS6930. А это как раз два N-канальных. На фотке - что? Или это взято откуда то?

[winner]

HAA, фото взято в ром.бай по ссылке Иваныч55, это узел с asus bw7, у меня BL7.
_________________
Errare humanum est

[HAA]

Да, но там речь шла именно о Q5, которая уже выпаяна, и затворы которой идут незнамо куда. Именно она выгорела в том случае. А Q6 как раз и привязана к FAN, и про проблемы с ней никак не говорится. Т.е. если Q5 соответствует Q33, то чему соответствует Q6?

[winner]

HAA, то, что выпаяно на фото, сгорело и у меня, на фото это q5, у меня q33, затворы идут на ногу 4 fan5063.

у меня имеются какие-то смутные воспоминания, что на каких-то материнках вместо ключа по питанию стабилизаторов памяти рпи ремонте ставили диод.

вопрос-то собственно в чем: все напряжения есть. светодиод на материнке PWR должен гореть красным в нормальном режиме или он всё же сообщает об ошибке, и что за код A7 и уже чисто для себя: почему без памяти E1 на БСВВ AWARD?
_________________
Errare humanum est

[none]

A7 может указывать на память -не сказал-там стояла или менял (родная может уже убита)
_________________
все

[winner]

прошу пардону.

что-то я неправильно вызвонил дороги.
сборка и вправду должна быть 2 полевика P и N: через P-канальный полевик подается 5В с дежурки на USB, поэтому затворы и вместе. Когда я ставил 2 N-канальных полевика, через диод второго шло +5В с дежурки, поэтому особо без разницы. Все симптомы те же.

none, а где 1.6В должно быть? память там не DDR, не смотря на то, что P4.
_________________
Errare humanum est

[HAA]

Исчезну на сутки. none я разбудил, думаю динамика будет положительной.

[Иваныч55]

none :

A7 может указывать на память

Согласен. Отчего-то же эта сборка крякнула, может, память задом наперёд вставляли? Подгоревших контактов не наблюдается? Напряжение на памяти какое?

[Иваныч55]

Здесь есть кое-что о коде A7.

[winner]

напряжение на памяти 3.22В

подгоревших контактов не нашел.

про А7 ещё читал на rom.by, там причиной оказалась металлизация переходного отверстия от батарейки к мосту.

что-то, по-моему, проще забить на эту материнку, чем вылечить.
_________________
Errare humanum est

[none]

winner, это я сдуру про DCLK упомянул (когда нет осца по уровню его наличие определяли раньше) у тебя не то,
Кстати, насчет терминации: A7 мне раньше как раз на более новых (BD7 итд) абитах встречалось, если VTT делалась на сборочке(6930) и она выгорала...
А вообще я тоже не знаю что это за А7, просто из опыта..
PS на ромбае эникейщиков полно крутых, даж заоблачных, без шуток...
а ремонтников-профи -кот насцал-остальные дилетанты в худшем смысле, там нельзя особенно никому верить, кроме 3-4 известных человек
