[Илья]

Спустя некоторое время после включения и появления изображения, на экране появлялись вертикальные полоски и мелкая сетка. Выглядело, как возбуждение на экране CRT телевизора. Затем экран заливало черным. После выключения из сети изображение восстанавливалось на некоторое время. Первоначально, монитор мог работать с четверть часа, затем время работы сократилось до минуты.

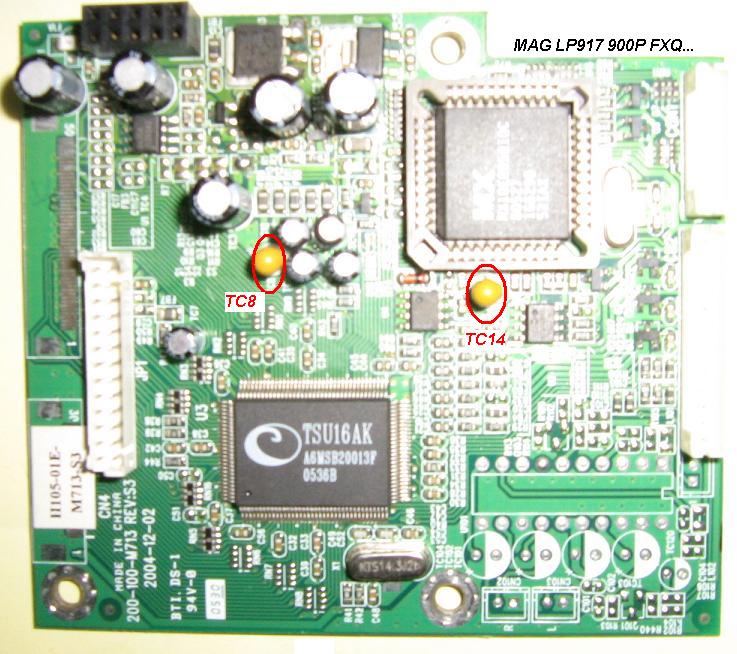

Внешний осмотр плат ни к чему не привел. Определить неисправность удалось, проверив ESR-метром электролиты. Дефектными оказались два электролита на главной плате.
http://www.photohost.ru/pictures/576820.jpg
Почему пишу так подробно. Внешне, на электролитах дефектов нет. Применены конденсаторы 10мкФ на 16 вольт фирмы LEAGUER мелкого размера с малым, 0.35 ома, ESR. У обычных электролитов такой емкости ESR в три раза выше. Удалось их заменить на танталовые.
У ТС14 ESR=9.5 ом, у ТС8=19 ом. Емкости в норме, 10 мкф. У кого есть схема, посмотрите, что включено параллельно ТС8, так как на плате прибор показывал ESR=0.75 ом.
P.S. На перемычке земли на плате источника ферритовой бусинки уже нет.

[katod]

наткнулся случайно на этот пост. респект мастеру. Похожая проблема была. Менять все - меня бы не хватило. Монитор стоял на донора. и я бы и не парился с электролитами, но увидев пост решил 10 минут потратить, заменить все этой фирмы. и таки да, монитор ожил.
